AIR GRILL DIFFUSER

الوصف العام للمنتج :

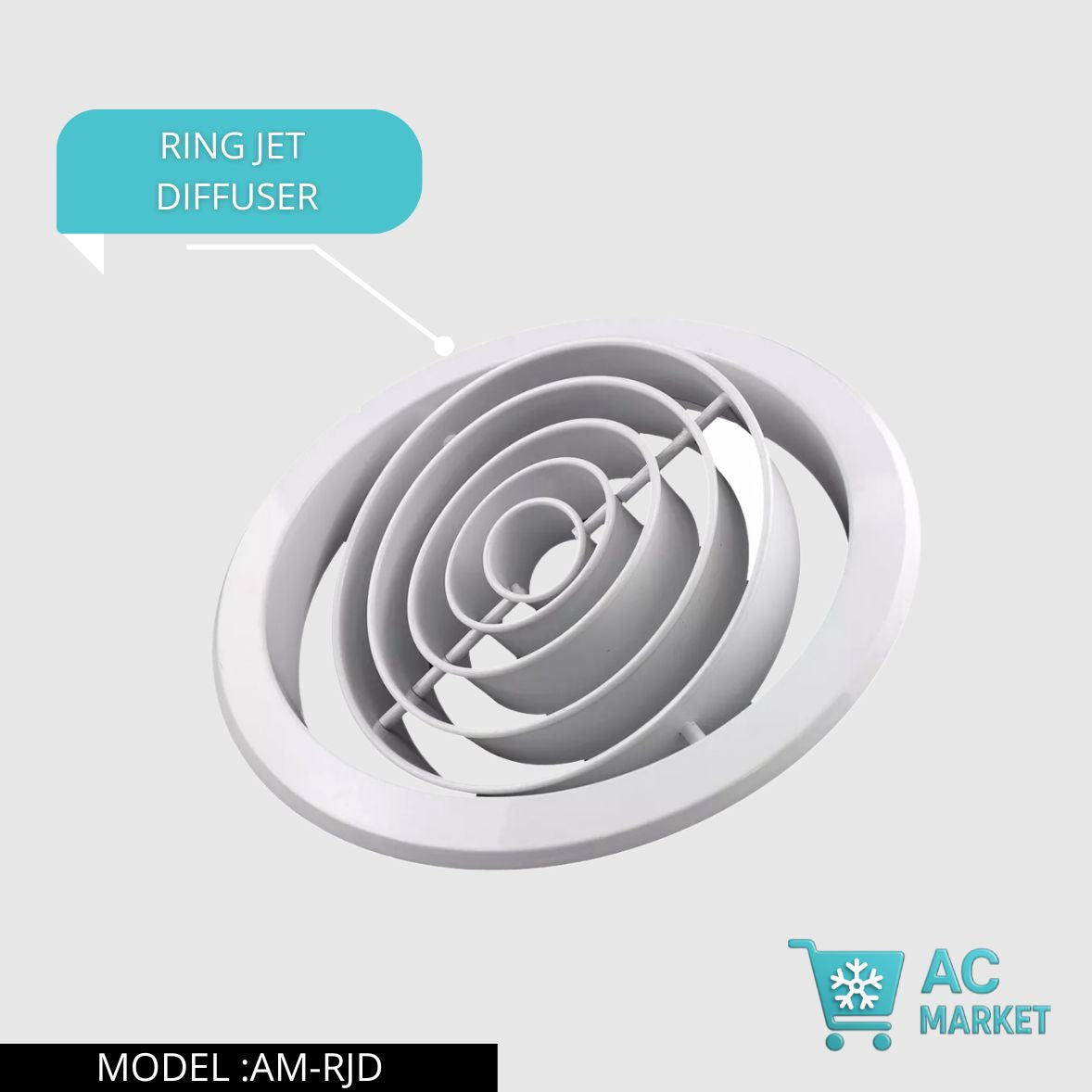

الدفيوزر الدائري (Round Ceiling Diffuser)

يُعد الدفيوزر الدائري واحدًا من أكثر مخارج الهواء فعالية عند الحاجة إلى توزيع هواء متجانس واتجاهي في مساحات مختلفة.
يعتمد تصميمه على حلقات مخروطية متدرجة (Concentric Cones) تقوم بتفكيك الهواء القادم من الدكت وتحويله إلى تدفّق دائري ناعم ومنتظم يغطي محيط الغرفة بالكامل.

تم تصنيع الدفيوزر من ألمنيوم عالي الجودة، مما يمنحه:

• خفة الوزن
• غير قابل للصدأ والتآكل
• ثباتًا عاليًا في السقف
• عمرًا افتراضيًا طويلًا
• تشطيبًا ناعمًا ينسجم مع أي ديكور

يُستخدم غالبًا في تطبيقات Supply Air (تكييف – تهوية – هواء مُكيف بارد/ساخن) حيث يحتاج المكان إلى توزيع هواء هادئ ومتوازن دون خلق تيارات مزعجة.

.

المميزات الرئيسية :

• نوع المنتج: دفيوزر سقفي دائري .

·         أداء هوائي ممتاز مع سحب ودفع هواء بكفاءة.

• توزيع الهواء أفقي  بدرجة 360 درجة بفضل الحلقات المخروطية .

·         الشكل المخروطي المتدرج يقلل سرعة الهواء تدريجيًا قبل دخوله للغرفة، مما يقلل الاضطرابات والضوضاء.

• دروب الهواء ناعم جداً بفضل التوزيع من اربع اتجاهات .
• مناسب للتركيب في الأسقف الجبسية والمستعارة.
• متوفر باللونين الأبيض والأسود .
• مصنوع من الألمنيوم الغير قابل للصداء
• خفيف الــــــوزن.
• سهولة التركيب و الفك والتنظيف والصيانة.
• إمكانية تركيب دمبر تحكم بكمية الهواء .

المواصفات الفنية  :

• الشكل : دائري
• اللون : أبيض وأسود
• النوع : سقفي
• المادة المصنعة : ألمنيوم عالي الجودة (Extruded Aluminum)
• يمكن أن يستخدم  للسبلاي والريتورن
• معدل تدفق الهواء: حسب مقاس الجريل
• إمكانية فك وفصل الفريم  من القلب .
• اتجاه الهواء: DOWN THROW
• مناسب للتكييف البارد والحار.
• متوفر باللوان مختلفة حسب الطلب
• نوع الطلاء:  إستاتك باودر كوت مقاوم للخدش RAL 9016-RAL9005
• السماكة : سماكة الفريم 5 مم وسماكة الشفرات 0.8  مم





الاستخدامات:

• المباني التجارية والصناعية
• مباني الضيافة والفنادق
• القاعات والصالات
• المحلات التجارية
• المطاعم والكافيهات
• المباني السكنية

التفاصيل الفنية :





تفاصيل تدفق وضغط الهــــــــــــــــــــــــواء :



سرعة التشغيل المعتمدة: 2.5 – 3.5 – 4.5 م/ث

كلما زادت السرعة:
✔ زادت كمية الهواء
✔ ارتفع الضغط
✔ ارتفع مستوى الضوضاء

الجدول أدناه يوضح التفاصيل بوضوح أكثر



Ø150 mm







Ø200 mm

Ø250 mm

Ø300 mm

Ø350 mm

Ø400 mm



خيارات أخرى :

• يمكن إضافة Plenum Box  عند الطلب
• يمكن إضافة Volume Control Damper عند الطلب.

·         يمكن طلب اللوان مختلفة

·         يمكن طلب مقاسات متعددة

·         تتوفر أسعار خاصة للمشاريع الكبيرة

·         تتوفر أسعار خاصة للشركات التجارية والتجار.

• يمكن طلب خيارات وطرق مختلفة للمنتج وتفاصيل إظافية



طـــــــــــريقة التركيب :



الأدوات والمواد المطلوبة :

• الدفيوزر جريل .
•  صندوق التغذية (plenum box) الخاص به (في ال سبلاي ).
• براغي ومثبتات مناسبة.
• شريط لاصق (لأعمال التشطيب).
• معجون (في حالة التشطيب المخفي(seamless).
• أدوات قياس وقص (مشرط، منشار).
• مفك براغي أو مثقاب كهربائي.
• مادة مانعة للتسرب (اختياري لمنع تسرب الهواء).



خطوات التركيب :

·         قم بتحديد موقع التركيب حسب مخططات التكييف .

·         قم بتثبيت صندوق البلينوم (Plenum Box) فوق فتحة الجبس بإستخدام أعمدة تعليق (Threaded Rods)

• قم بربط الدكت (DUCT) بفتحة البلينوم بكس بال FLIEXEBLE DUCT.

• قم بتركيب الجبس  من قبل مختص الجبس مع تحديد مكان فتحة الجريل .
• قم بقص فتحة في سقف الجبس بنفس أبعاد الجريل الداخلية  (inter Dimensions).
• قم بيجب أن تكون الفتحة مستقيمة تمامًا وموازية لمسار الجبس.

·         قم بتجهيز الجريل للتركيب .

·         قم بتركيب الجريل وتثبيته بالكليبات الخلفية وشدها بالبراغي الطويلة الخاصة بتثبيت الجرلات .

• قم بشد البراغي الجانبية ليتم سحب الجريل نحو البلينوم وتثبيته بإحكام.
• بعد استكمال جميع خطوات التركيب للمنظومة بالكامل قم بتشغيل جهاز التكييف .
• قم بإختيار الهواء وضبط اتجاه التدفق .
• قم بقياس سرعة الهواء FPM  وتدفق الهواء  CFM
• قم بقياس ضغط الهواء  STATIC PRESSURE

• قم بضبط اتجاه الهواء عبر اللوفر الداخلي.
