ناشر هواء أربعة اتجاهات ألمنيوم – دفيوزر تكييف مركزي – مخارج هواء سقفية عالية الجودة

الوصف العام للمنتج :

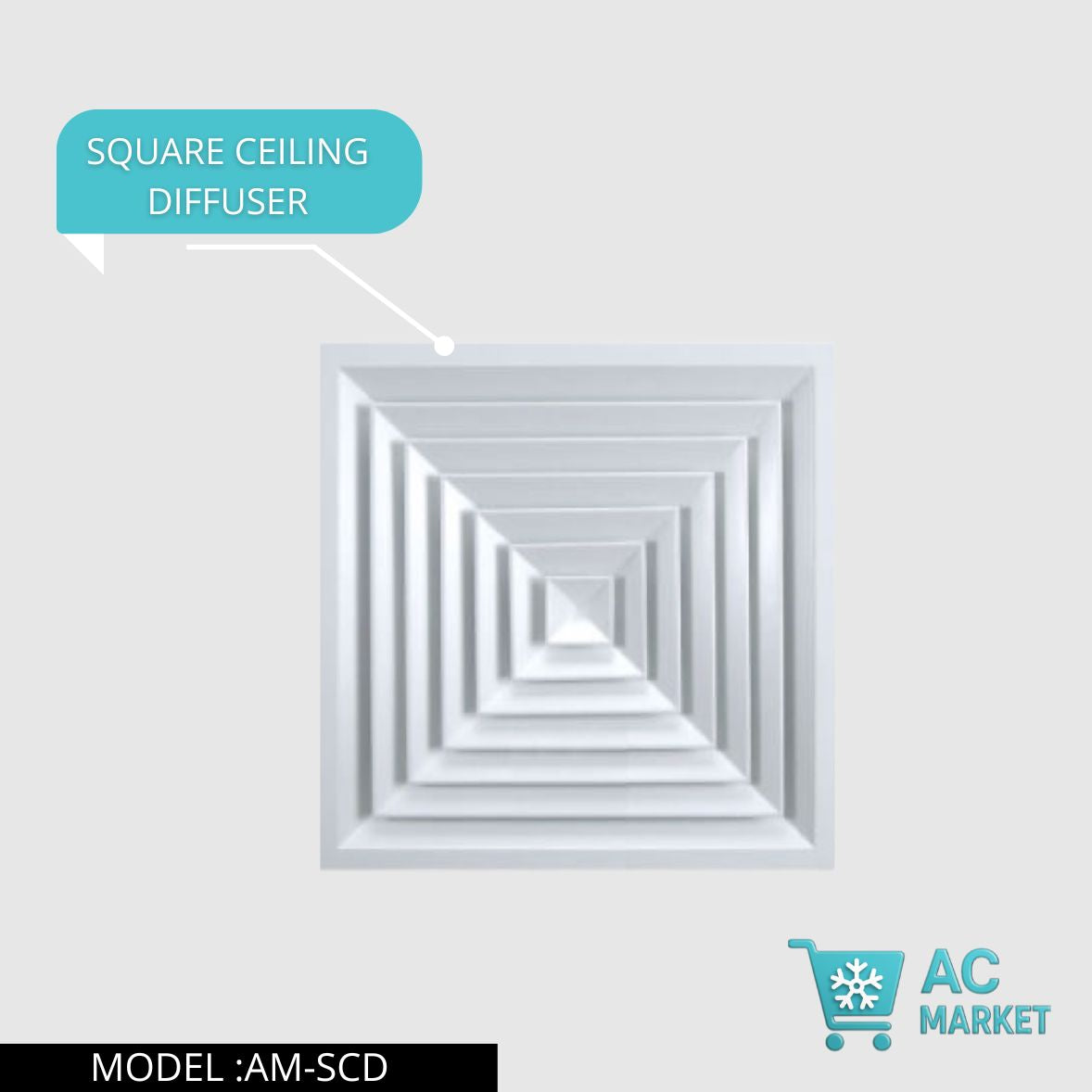

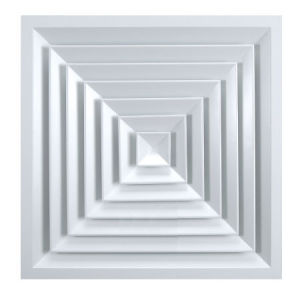

يُعتبر الدفيوزر السقفي المربّع رباعي الاتجاه واحدًا من أكثر مخارج الهواء استخدامًا في أنظمة التكييف المركزي، حيث يوفر توزيعًا مثاليًا للهواء في جميع الاتجاهات الأربعة مع مستوى ضوضاء منخفض وفقد ضغط مناسب.
مصنوع بالكامل من الألمنيوم  مع طلاء بودرة حرارية عالية الجودة، مما يمنحه مظهرًا أنيقًا ومتانة ممتازة للاستخدام طويل الأمد.

المميزات الرئيسية :

• نوع المنتج: دفيوزر سقفي مربّع 4 اتجاهات.

·         أداء هوائي ممتاز مع سحب ودفع هواء بكفاءة.

• توزيع الهواء أفقي .
• دروب الهواء ناعم جداً بفضل التوزيع من اربع اتجاهات .
• مناسب للتركيب في الأسقف الجبسية والمستعارة.
• متوفر باللونين الأبيض والأسود .
• مصنوع من الألمنيوم الغير قابل للصداء
• خفيف الــــــوزن.
• سهولة التركيب و الفك والتنظيف والصيانة.
• إمكانية تركيب دمبر تحكم بكمية الهواء .

المواصفات الفنية  :

• الشكل : مربع
• اللون : أبيض وأسود
• مصنوع من: ألمنيوم عالي الجودة (Extruded Aluminum)
• يمكن أن يستخدم  للسبلاي والريتورن
• معدل تدفق الهواء: حسب مقاس الجريل
• إمكانية فك وفصل الفريم  من القلب .
• اتجاه الهواء: DOWN THROW
• مناسب للتكييف البارد والحار.
• متوفر باللوان مختلفة حسب الطلب
• نوع الطلاء:  باودر كوت مقاوم للخدش RAL 9016-RAL9005
• السماكة : سماكة الفريم 5 مم وسماكة الشفرات 0.8  مم

مقاسات المنتج:



 الاستخدامات:

• المباني التجارية والصناعية
• مباني الضيافة والفنادق
• القاعات والصالات
• المحلات التجارية
• المطاعم والكافيهات
• المباني السكنية

التفاصيل الفنية :





 الأداء الهوائي (Air Performance)

  (1مقاس 150×150 mm

2) مقاس 225×225 mm



3) مقاس 300×300 mm

4) مقاس 375×375 mm



5) مقاس 450×450 mm





خيارات أخرى :

• يمكن إضافة Plenum Box  عند الطلب
• يمكن إضافة Volume Control Damper عند الطلب.

·         يمكن طلب اللوان مختلفة

·         يمكن طلب مقاسات متعددة

·         تتوفر أسعار خاصة للمشاريع الكبيرة

·         تتوفر أسعار خاصة للشركات التجارية والتجار.

• يمكن طلب خيارات وطرق مختلفة للمنتج وتفاصيل إظافية





طـــــــــــريقة التركيب :



الأدوات والمواد المطلوبة :

• الدفيوزر جريل .
•  صندوق التغذية (plenum box) الخاص به (في ال سبلاي ).
• براغي ومثبتات مناسبة.
• شريط لاصق (لأعمال التشطيب).
• معجون (في حالة التشطيب المخفي(seamless).
• أدوات قياس وقص (مشرط، منشار).
• مفك براغي أو مثقاب كهربائي.
• مادة مانعة للتسرب (اختياري لمنع تسرب الهواء).



خطوات التركيب :

·         قم بتحديد موقع التركيب حسب مخططات التكييف .

·         قم بتثبيت صندوق البلينوم (Plenum Box) فوق فتحة الجبس بإستخدام أعمدة تعليق (Threaded Rods)

• قم بربط الدكت (DUCT) بفتحة البلينوم بكس بال FLIEXEBLE DUCT.

• قم بتركيب الجبس  من قبل مختص الجبس مع تحديد مكان فتحة الجريل .
• قم بقص فتحة في سقف الجبس بنفس أبعاد الجريل الداخلية  (inter Dimensions).
• قم بيجب أن تكون الفتحة مستقيمة تمامًا وموازية لمسار الجبس.

·         قم بتجهيز الجريل للتركيب .

·         قم بتركيب الجريل وتثبيته بالكليبات الخلفية وشدها بالبراغي الطويلة الخاصة بتثبيت الجرلات .

• قم بشد البراغي الجانبية ليتم سحب الجريل نحو البلينوم وتثبيته بإحكام.
• بعد استكمال جميع خطوات التركيب للمنظومة بالكامل قم بتشغيل جهاز التكييف .
• قم بإختيار الهواء وضبط اتجاه التدفق .
• قم بقياس سرعة الهواء FPM  وتدفق الهواء  CFM
• قم بقياس ضغط الهواء  STATIC PRESSURE

• قم بضبط اتجاه الهواء عبر اللوفر الداخلي.
